روش برش سینی کابل



روش برش سینی کابل :



همیشه از برش پیچ های کناری استفاده کنید.



 تمام برشها را از انتهای جدید دور کنید



 هر سیم را با یک برش تمیز برش دهید



ابتدا سیم های پایین را برش بزنید ، به ترتیب نشان داده شده ، از زیر سینی



فک پایین برش ها را در مقابل قرار دهید سیم گهواره را بردارید و در زاویه ای دور از برش قرار دهید









سیم های کناری را برش دهید ، از بالا شروع کنید سیم مطمئن شوید که برش تمام شده ایمن و آماده است برای نصب







چطور میتوان سینی کابل ها را به هم متصل کرد

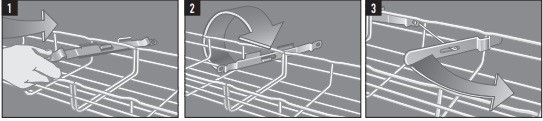

برای اتصال هر دو از SWK استفاده کنید بخشهای سینی کاب



. • مهره swaged اجازه می دهد تا گیره باشد ثابت در حالی که مهره سفت شده است.

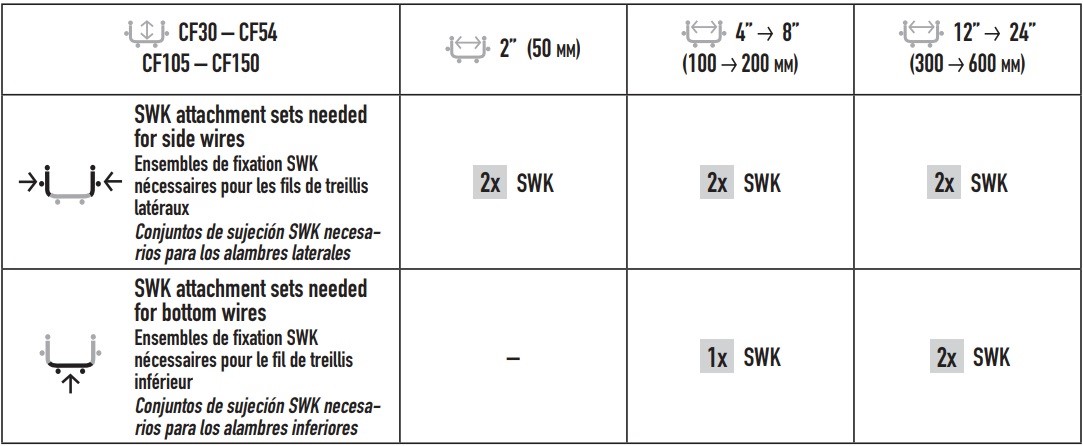

برای صحت به نمودار زیر  توجه کنید تعداد مجموعه SWK مورد نیاز برای هر عرض سینی

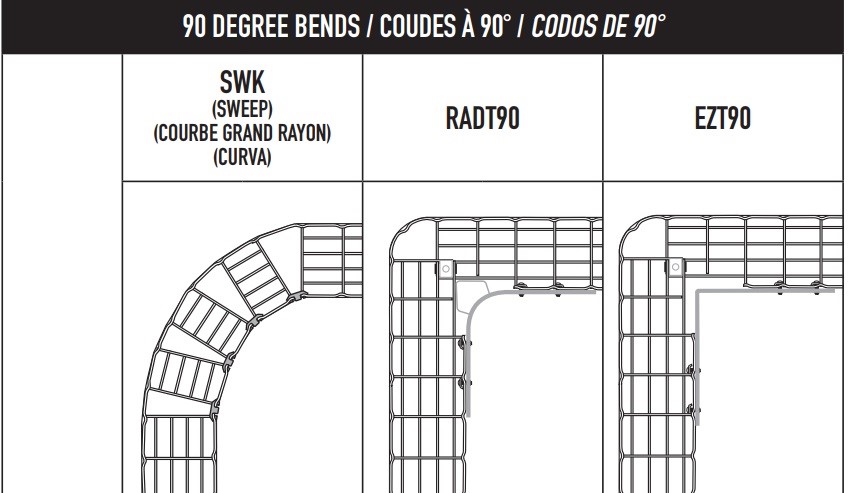

نحوه تغییر جهت :















INSTALLATION EXAMPLESنمونه ها ی نصب







EXTERIOR INSTALLATION نصب و راه اندازی خارجی

























UNDER FLOOR    installation



















INTERIOR INSTALLATIONنصب و راه اندازی داخلی

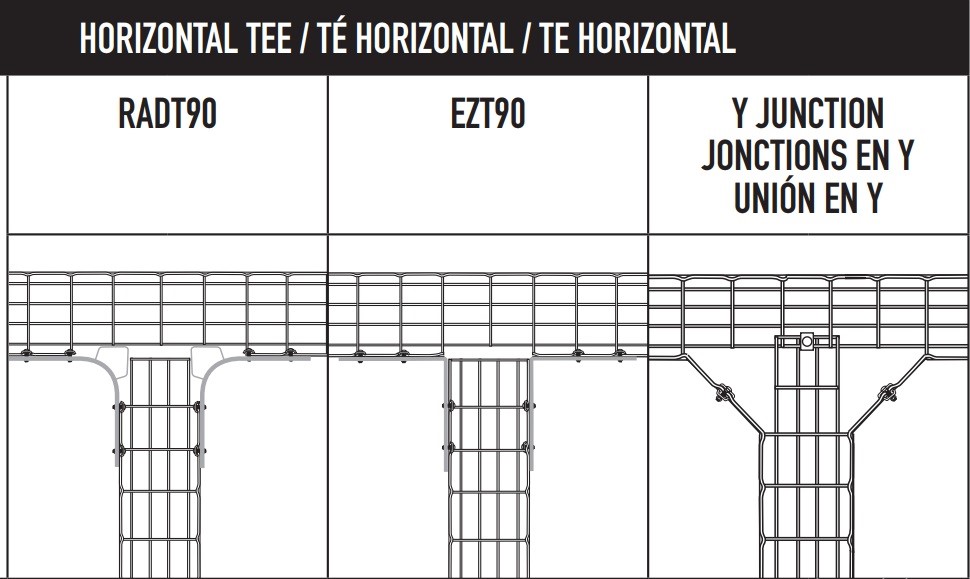

T JUNCTIONS: اتصالات تی
